В этой статье рассматриваются возможные причины столкновений с установщиками длины инструмента на станках с ЧПУ и способы их предотвращения.
Гайки и болты Инструмент Установщик длины
В основе устройства для настройки инструмента лежит высокоточный переключатель (щуп). Для контакта с инструментом используется износостойкий пирамидообразный наконечник из цементированного карбида. Гибкий опорный стержень передает усилие контакта на переключатель. Затем переключатель посылает сигнал через специальный интерфейс в систему ЧПУ. Этот сигнал позволяет системе определить направление движения инструмента, рассчитать и скорректировать любые смещения и в конечном итоге обеспечить надлежащее управление инструментом.
Для инструментов, которые вращаются, устройство настройки инструмента измеряет и компенсирует не только изменение длины, но и изменение диаметра (разница между двумя радиусами инструмента, деленная на величину смещения оси). Это гарантирует, что станок сможет создавать заготовки с правильными размерами.
Профилактический инструмент Длина Столкновения сеттеров: Внимательный взгляд - ключ к успеху
Несколько факторов могут способствовать столкновениям установщиков длины инструмента:
- Неправильные размеры инструмента:Неточный ввод диаметра и длины резца может привести к столкновениям.
- Просчеты в заготовках:Ошибки при вводе размеров заготовки и других соответствующих геометрических данных, а также неправильное начальное позиционирование могут привести к тому, что устройство установки длины инструмента ударит по заготовке.
- Вопросы системы координат станка:Неправильная настройка системы координат станка или сброс нулевой точки станка во время обработки может увеличить риск столкновений, особенно при быстрых перемещениях инструмента.

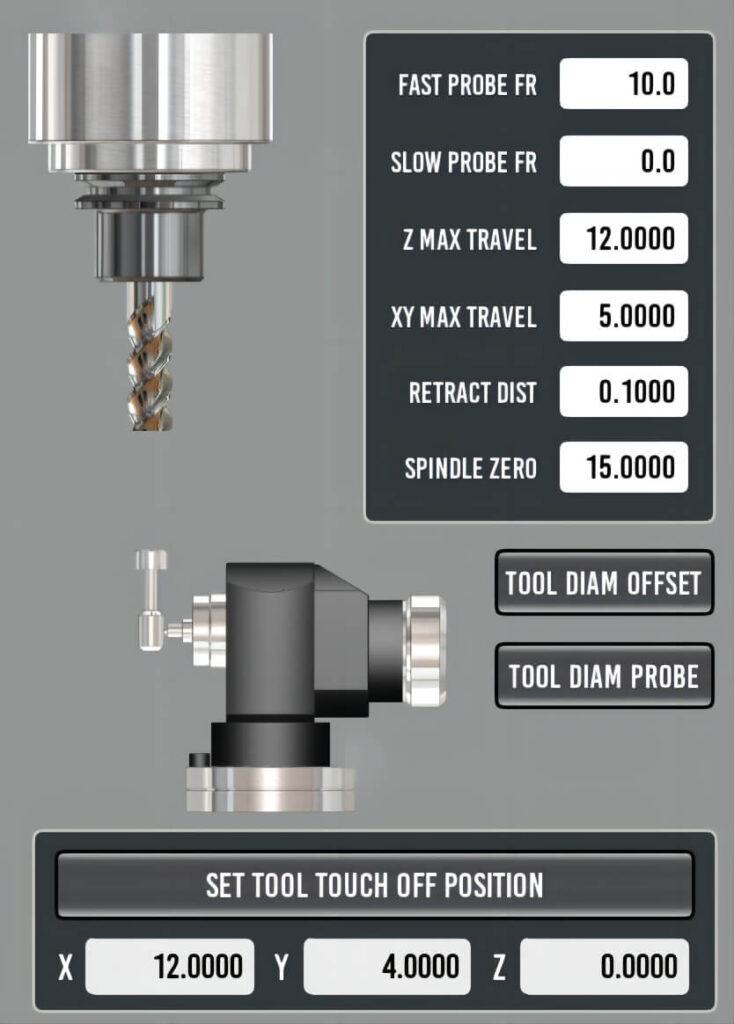

- Неисправность устройства установки длины инструмента:Хотя это встречается реже, неисправность устройства для установки длины инструмента, например, неисправный переключатель или поврежденный наконечник датчика, может давать неточные показания, что приводит к столкновениям.
- Охлаждающая жидкость и помехи от стружки:Скопление охлаждающей жидкости или металлической стружки вокруг приспособления для установки инструмента может препятствовать его правильному перемещению и мешать точным показаниям. Это может привести к неправильной компенсации системы ЧПУ и, возможно, к столкновению.
- Чтобы свести к минимуму вероятность столкновений во время выполнения программы и смены инструмента, операторы должны быть особенно бдительны на этих начальных этапах. Неправильное редактирование программы или неточный ввод размеров инструмента могут привести к проблемам. Кроме того, втягивание инструмента в неправильном порядке по окончании программы также может привести к столкновениям.
Роль оператора в предотвращении столкновений
Вот как операторы могут сыграть решающую роль в предотвращении столкновений:
- Задействуйте все органы чувств:Во время эксплуатации станка обращайте внимание на любые необычные движения, искры, шумы, вибрации или запах гари. Эти признаки могут указывать на потенциальную проблему.
- Немедленные действия:Если рабочее состояние станка кажется ненормальным, немедленно остановите выполнение программы, чтобы предотвратить дальнейшие проблемы.
Понимая принцип работы устройства установки длины инструмента и возможные причины столкновений, операторы могут сыграть важную роль в обеспечении безопасной и эффективной работы станков с ЧПУ.
