CNC 가공의 세계에서는 정밀도와 정확성이 가장 중요합니다. 프로그래밍된 경로에서 조금만 벗어나도 부품에 결함이 발생하고 재료가 낭비될 수 있습니다. CNC 가공의 효율성과 제어 수준을 완전히 새로운 차원으로 끌어올리는 필수 도구인 CNC용 프로브가 필요한 이유입니다.

CNC용 프로브의 중요성

CNC 프로브 는 CNC 기계의 감각 기관 역할을 합니다. 프로브는 공작물의 위치와 특성에 대한 귀중한 실시간 데이터를 제공하여 기계가 뛰어난 결과를 위해 움직임을 조정하고 적응할 수 있게 해줍니다. 프로브가 성공적인 CNC 가공에 기여하는 방법은 다음과 같습니다:

설정 시간 단축:공구 오프셋과 공작물 영점을 수동으로 설정하는 작업은 시간이 많이 소요될 수 있습니다. 프로브는 이 프로세스를 자동화하여 설정 시간을 크게 단축하고 전체 기계 활용도를 높입니다.
부품 품질 향상:프로브는 가공을 시작하기 전에 공구 길이와 공작물 위치를 확인함으로써 오류를 최소화하고 생산 실행 전반에 걸쳐 일관된 부품 품질을 보장합니다.
재료 낭비 최소화:정밀한 공구 오프셋과 공작물 식별 기능을 갖춘 프로브는 우발적인 공구와 공작물 충돌을 방지하여 귀중한 재료를 절약하고 불량률을 줄입니다.
향상된 프로세스 자동화:프로브를 사용하면 자동화된 공정 중 검사를 통해 CNC 기계가 잠재적인 문제를 식별하고 중단 없는 가공을 위해 파라미터를 조정할 수 있습니다.

CNC용 프로브의 기본 사항 이해

프로브에는 눈에 보이는 것보다 더 많은 것이 있습니다. 프로브의 기능과 다양한 유형에 대해 자세히 알아보세요:

1. CNC용 프로브란 무엇인가요?

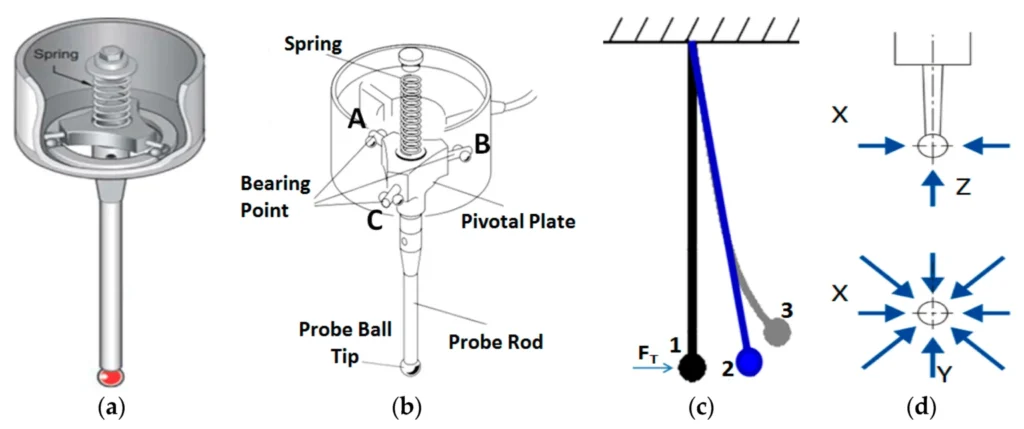

CNC용 프로브는 CNC 기계의 스핀들 또는 공구 교환장치에 부착하는 특수 공구입니다. 일반적으로 본체, 스프링이 장착된 스타일러스, 트리거링 메커니즘으로 구성됩니다. 스타일러스는 공작물 표면과 접촉하여 다양한 애플리케이션에 맞게 데이터를 해석하는 CNC 제어 장치에 신호를 보냅니다.

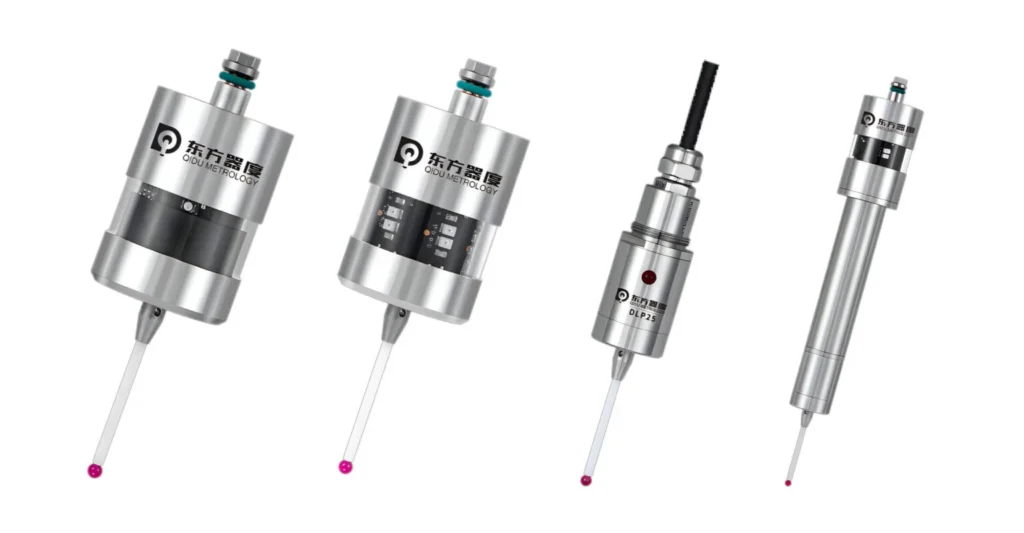

2. CNC용 프로브 유형

프로브는 각각 특정 애플리케이션에 적합한 다양한 구성으로 제공됩니다. 다음은 두 가지 주요 범주입니다:

연락처 프로브:가장 일반적인 유형입니다. 접촉식 프로브는 스프링이 장착된 스타일러스를 사용하여 공작물과 접촉하면 신호를 트리거합니다. 공구 오프셋 설정, 공작물 영점 조정 및 기본적인 공정 중 검사에 이상적입니다.
비접촉 프로브:이러한 프로브는 레이저 또는 비전 시스템과 같은 기술을 사용하여 작업물에 물리적으로 접촉하지 않고 데이터를 수집합니다. 비접촉식 프로브는 섬세한 표면이나 매우 정밀한 측정이 필요한 애플리케이션에 적합합니다.

이러한 범주 내에서 프로브는 트리거 메커니즘과 기능에 따라 더욱 세분화됩니다. 몇 가지 일반적인 유형은 다음과 같습니다:

터치 프로브:CNC용 프로브의 주력 제품인 이 프로브는 스타일러스와 공작물의 접촉으로 작동하는 기계식 스위치를 활용합니다.
아날로그 프로브:이 프로브는 연속적인 힘 데이터를 제공하여 표면의 변화와 윤곽을 측정할 수 있습니다.
무선 주파수 식별(RFID) 프로브:이 프로브에는 식별 데이터를 CNC 제어 장치로 전송하는 칩이 내장되어 있어 자동화된 공구 및 공작물 인식을 용이하게 합니다.

CNC 가공에서 프로브 사용의 중요성

프로브는 CNC 가공에 다양한 이점을 제공하므로 모든 작업장에 가치 있는 투자가 될 수 있습니다. 다음은 몇 가지 주요 이점입니다:

1. 정밀도 및 정확성 향상

프로브는 공구 오프셋 설정과 공작물 제로화를 자동화하여 인적 오류를 없애고 일관된 가공 정확도를 보장합니다. 이는 복잡한 형상과 엄격한 공차 애플리케이션에 특히 중요합니다.

2. 효율성 향상

프로브는 중요한 작업을 자동화하여 설정 시간을 크게 줄여줍니다. 또한 프로브는 공정 중 검사 기능을 통해 무인 가공을 가능하게 하여 작업자의 개입 필요성을 최소화합니다.

3. 품질 관리

프로브는 가공 공정 전반에 걸쳐 지속적인 부품 검사를 용이하게 합니다. 이를 통해 잠재적인 문제를 조기에 발견하고 수정 조치를 취하여 결함이 있는 부품의 생산을 방지할 수 있습니다.

CNC용 프로브 사용 방법

구체적인 절차는 CNC 기계 및 프로브 모델에 따라 다를 수 있지만, CNC 가공에 프로브를 사용하는 일반적인 절차는 다음 단계를 포함합니다:

1. 프로브 설정

프로브 설치:제조업체의 지침에 따라 CNC용 프로브를 스핀들 또는 공구 교환장치에 장착합니다.
프로브 보정:프로브를 보정하여 정확한 측정을 보장합니다. 여기에는 일반적으로 기준점을 설정하고 알려진 거리를 측정하는 것이 포함됩니다.
프로브 구성:프로브를 인식하고 프로브와 통신하도록 CNC 제어 장치를 구성합니다. 여기에는 프로브 유형 선택, 프로브 오프셋 정의, 프로브 매개변수 설정이 포함될 수 있습니다.

2. 프로브 프로그래밍

프로브 프로그래밍:프로브 명령을 CNC 프로그램에 통합합니다. 이러한 명령은 프로빙 포인트, 원하는 작업 및 관련 파라미터를 정의합니다.
프로브 주기 프로그래밍:각 프로빙 작업에 대한 이동, 프로브 활성화 및 데이터 해석의 순서를 설명하는 프로브 주기를 만듭니다.
프로브 통합:프로브 사이클을 전체 CNC 프로그램에 통합하여 가공 작업과 함께 프로빙 작업을 원활하게 실행할 수 있습니다.

3. 측정 및 검사 수행

도구 오프셋 설정:프로브를 사용하여 프로브 스타일러스를 공구 팁에 터치하고 공작물의 알려진 지점을 참조하여 정확한 공구 오프셋을 설정합니다.
공작물 영점 조정:공작물 표면의 기준점을 프로빙하고 후속 가공 작업의 원점으로 정의하여 공작물 영점을 설정합니다.
프로세스 중 검사:프로브를 활용하여 가공 중 공작물 특징, 치수 및 표면 상태를 검사하여 실시간 품질 관리가 가능합니다.

4. 일반적인 문제 해결

프로브 정렬 불량:정확한 측정을 위해 프로브 정렬을 확인합니다. 필요한 경우 프로브 장착 또는 스타일러스 방향을 조정합니다.
프로브 트리거 오류:프로브 보정, 스타일러스 상태 및 신호 전송을 확인합니다. 스타일러스를 청소하고 CNC 컨트롤러에 올바르게 연결되었는지 확인합니다.
소프트웨어 통신 문제:프로브 구성 설정 및 통신 프로토콜을 확인합니다. 필요한 경우 CNC 소프트웨어 또는 프로브 드라이버를 업데이트합니다.

선반에서 CNC에 적합한 프로브 선택하기

CNC 기계에 적합한 프로브를 선택하는 것은 여러 가지 요인에 따라 달라집니다:

가공 요구 사항:가공 작업 유형, 공작물 재질, 원하는 정밀도 수준을 고려합니다.
프로브 유형:접촉식 프로브는 일반적인 애플리케이션에 적합하며, 비접촉식 프로브는 더 높은 정밀도와 다양한 기능을 제공합니다.
프로브 기능:스타일러스 크기, 트리거링 메커니즘, 통신 프로토콜, CNC 기계와의 호환성과 같은 프로브 특성을 평가합니다.
예산:프로브 가격은 기능과 성능에 따라 다릅니다. 현실적인 예산을 설정하고 투자 수익을 고려하세요.

결론

프로브는 정밀도, 효율성 및 품질 관리를 향상시켜 CNC 가공 분야에서 없어서는 안 될 도구가 되었습니다. 중요한 작업을 자동화하고, 실시간 데이터를 제공하며, 고급 애플리케이션을 가능하게 하는 프로브의 기능은 모든 작업장에 가치 있는 투자가 될 수 있습니다. 올바른 프로브를 신중하게 선택하고 효과적으로 활용하면 제조업체는 CNC 가공 역량을 새로운 차원으로 끌어올릴 수 있습니다.

CNC용 프로브에 대한 FAQ

1. CNC 프로브를 보정하려면 어떻게 합니까?

프로브 보정은 정확한 측정을 보장하기 위해 매우 중요합니다. 구체적인 보정 절차는 프로브 유형과 CNC 기계에 따라 다릅니다. 그러나 일반적인 단계는 일반적으로 다음과 같습니다:

기준점 설정하기:보정의 기준이 되는 기계 또는 공작물에 알려진 기준점을 정의합니다.
알려진 거리를 측정합니다:CNC용 프로브를 사용하여 기준점을 터치한 다음 기준점으로부터 알려진 거리에 있는 다른 점을 터치합니다.
프로브 매개변수 조정하기:측정된 거리를 기반으로 프로브의 내부 파라미터를 조정하여 실제 거리를 정확하게 표시하도록 합니다.
보정 확인:다른 기준점과 거리로 보정 프로세스를 반복하여 프로브의 일관성을 확인합니다.
보정 문서화:나중에 참조하고 추적할 수 있도록 보정 데이터와 날짜를 기록하세요.

2. 기존 CNC 기계에 프로브를 장착할 수 있습니까?

대부분의 경우 예, 기존 CNC 기계에 프로브를 개조할 수 있습니다. 개조 가능 여부와 복잡성은 기계의 기능, 사용 가능한 장착 지점, 선택한 프로브와의 호환성에 따라 달라집니다. 특정 기계에 프로브를 개조하는 것이 적합한지 평가하려면 CNC 기계 제조업체 또는 자격을 갖춘 기술자에게 문의하세요.

3. CNC 프로브에는 어떤 유지 관리가 필요합니까?

프로브의 지속적인 정확성과 신뢰성을 보장하려면 정기적인 유지보수가 필수적입니다. 구체적인 유지보수 일정은 프로브 유형과 사용 빈도에 따라 달라질 수 있습니다. 그러나 몇 가지 일반적인 유지 관리 작업은 다음과 같습니다:

스타일러스 청소하기:프로브 스타일러스를 정기적으로 청소하여 감도에 영향을 줄 수 있는 먼지, 부스러기 및 오염 물질을 제거합니다.
스타일러스 검사하기:측정 정확도에 영향을 줄 수 있는 스타일러스의 마모나 손상 여부를 검사합니다. 필요한 경우 스타일러스를 교체합니다.
프로브 연결 확인:프로브의 전기 연결부가 단단하고 부식이 없는지 확인합니다.
보정 확인:프로브의 캘리브레이션을 주기적으로 확인하여 측정 정확도를 유지합니다.
제조업체의 지침을 따릅니다:구체적인 유지 관리 지침 및 권장 사항은 프로브 제조업체의 설명서를 참조하세요.

4. CNC 기계용 프로브는 비쌉니까?

CNC 프로브의 가격은 특징, 기능 및 브랜드에 따라 다릅니다. 일반적으로 접촉식 프로브는 비접촉식 프로브보다 더 높은 정밀도와 다양한 기능을 제공하는 것이 더 저렴합니다. 그러나 프로브에 대한 투자는 생산성 향상, 불량률 감소, 부품 품질 개선으로 빠르게 상쇄할 수 있습니다.

CNC 프로브의 비용을 고려할 때는 가공 작업에 가져다주는 가치를 평가하세요. 생산하는 부품의 유형, 생산량, 설정 시간 단축, 품질 개선, 불량품 최소화를 통한 잠재적 비용 절감 등의 요소를 고려하세요.
