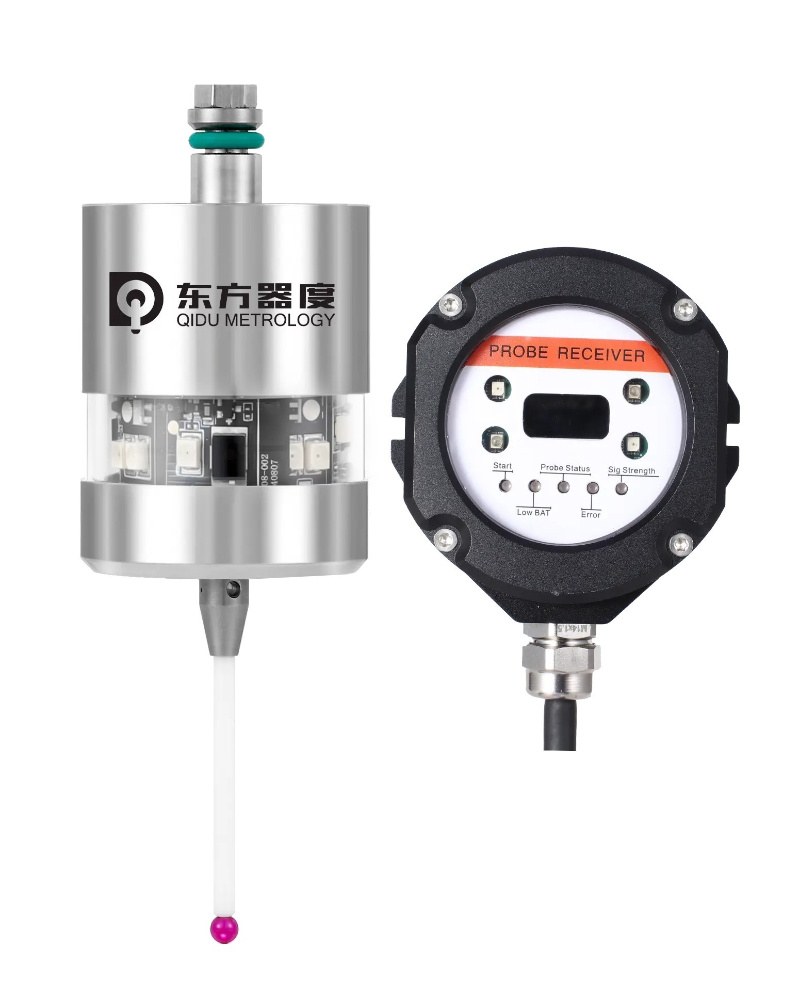

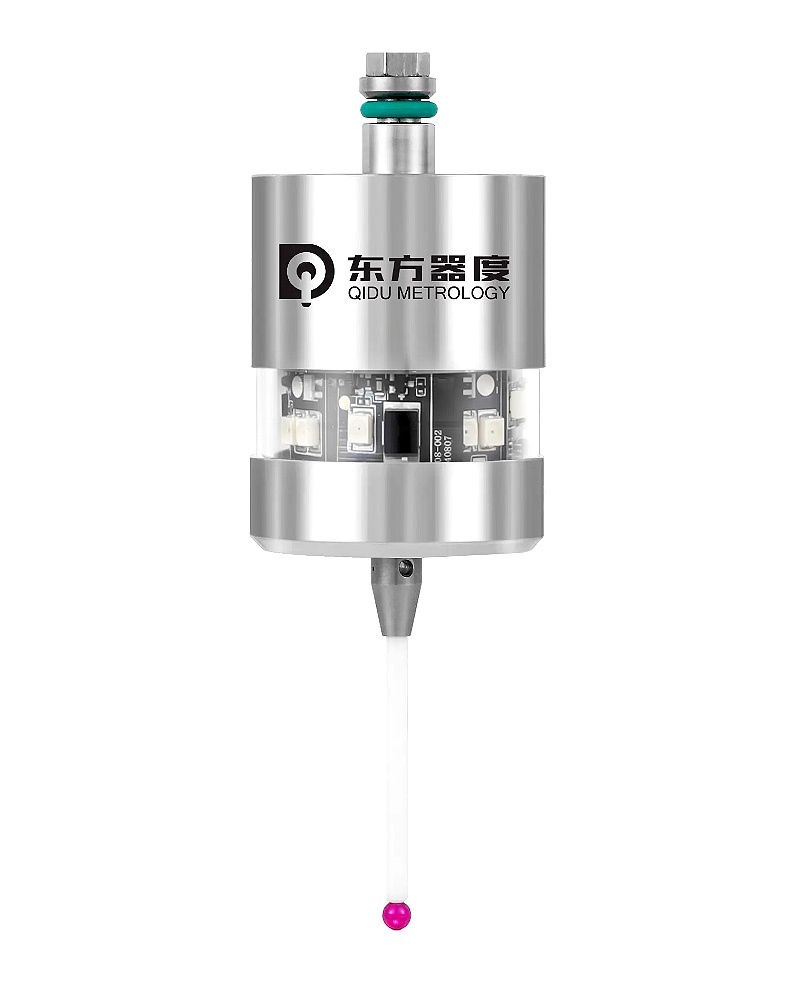

Sonda di misura DOP40-PRO
Centraggio del pezzo, misurazione dimensionale e posizionamento
Sonda di misura ottica a infrarossi con controllo elettronico del codice M
Alta precisione
▪ Elevatissima velocità di reazione
▪ Consumo di energia ultra-ridotto
Sonda di misura ottica a infrarossi con controllo elettronico del codice M
Alta precisione
▪ Elevatissima velocità di reazione
▪ Consumo di energia ultra-ridotto
| Articolo n. | DOP40-PRO | |
| Ripetibilità （2σ） | <1um (stilo da 50 mm, velocità di 60 mm/min) | |
| Direzione di innesco | ±X，±Y，+Z | |
| Forza del grilletto | XY 0.5~0.9N | Z: 6.2N |
| Gamma di protezione | Piano XY+/-12,5° | Z: 6,2 mm |
| Modalità di trasmissione del segnale | Trasmissione ottica | |
| Campo di funzionamento | 5m | |
| Vita dell'innesco | >10 milioni | |
| Angolo di trasmissione | Busta di trasmissione a 360° | |
| Attivazione del trasferimento | Codice M | |
| Peso senza gambo | 220g | |
| Modello di batteria | 2pcs Batteria al litio 14250 | |
| Durata della batteria | Rimanere in attesa | 175 days |
| 3000 trigger/giorno | 150 days | |
| 8000 trigger/giorno | 140 days | |
| 15000 trigger/giorno | 120 giorni | |
| Lavoro continuativo >2,5 milioni | ||
| Sigillatura | IP68 | |
| Temperatura di lavoro | 0-60℃ | |
Caratteristiche della sonda di misura

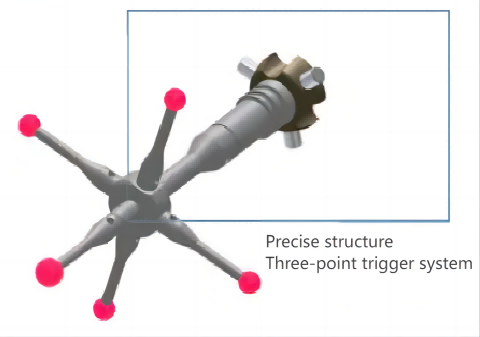

Alta precisione
Tecnologia di posizionamento a sei punti ad alta rigidità
Processo di controllo dell'assemblaggio a livello di micron
Circuito di controllo elettronico a microsecondi
▪ Precisione di posizionamento della ripetizione (2ω) <1um
Tecnologia di posizionamento a sei punti ad alta rigidità
Processo di controllo dell'assemblaggio a livello di micron
Circuito di controllo elettronico a microsecondi
▪ Precisione di posizionamento della ripetizione (2ω) <1um
Compatibile con marchi famosi
Codice M controllo elettronico e modalità segnale di livello

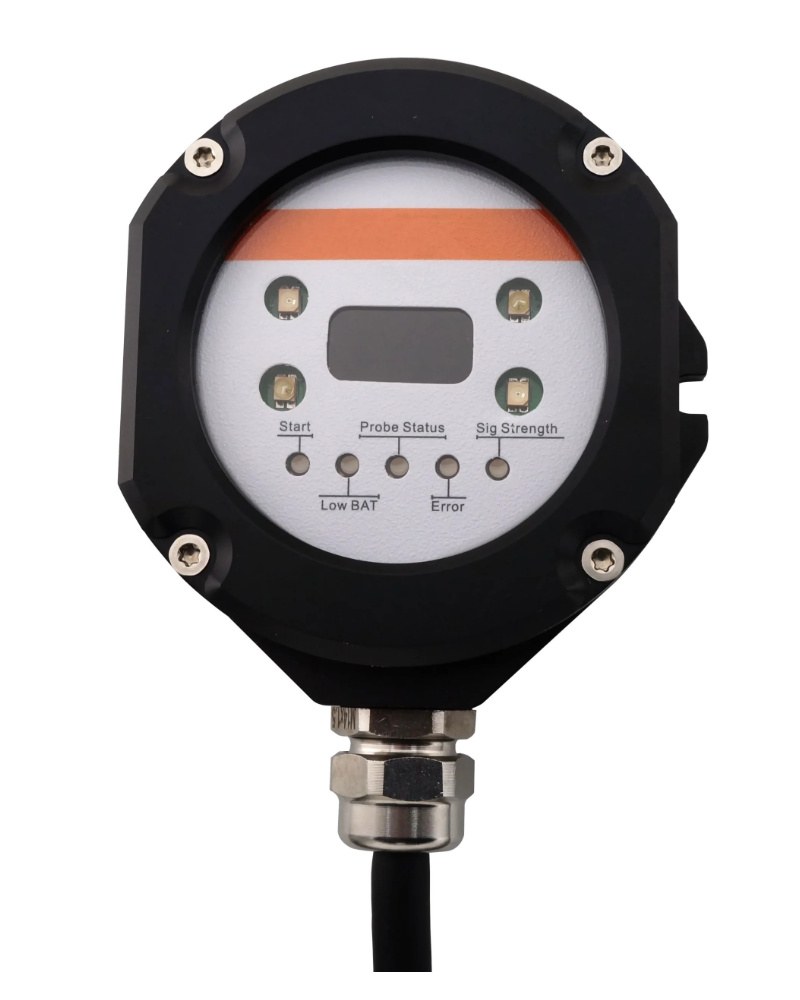

Comunicazione bidirezionale tra la sonda e il ricevitore
Compatibile con le sonde di misura e i ricevitori delle più note marche
Codice M controllo elettronico e modalità segnale di livello
Comunicazione bidirezionale tra la sonda e il ricevitore
Compatibile con le sonde di misura e i ricevitori delle più note marche
Consumo di energia bassissimo
▪ Corrente di standby bassissima
▪ Corrente di attivazione bassissima
Tempi di attivazione>2 milioni di volte
La durata della batteria è leader nel settore
▪ Corrente di standby bassissima
▪ Corrente di attivazione bassissima
Tempi di attivazione>2 milioni di volte
La durata della batteria è leader nel settore

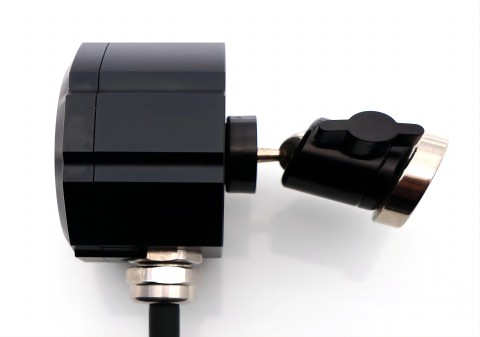

Tecnologia del giunto universale magnetico
La prima potente tecnologia brevettata di giunto universale magnetico del settore
Orientamento preciso e installazione rapida del ricevitore
La prima potente tecnologia brevettata di giunto universale magnetico del settore
Orientamento preciso e installazione rapida del ricevitore
Alta stabilità
▪ ISO Quality control system
12 brevetti di design
Tecnologia di ripristino a micro-smorzamento
▪ <1% tasso di riparazione
▪ ISO Quality control system
12 brevetti di design
Tecnologia di ripristino a micro-smorzamento
▪ <1% tasso di riparazione
Velocità di reazione elevatissima
Tecnologia di pilotaggio del segnale di gate
Tecnologia di elaborazione del segnale di accelerazione differenziale
Tempo di elaborazione del segnale di trigger <1ms
Tecnologia di pilotaggio del segnale di gate
Tecnologia di elaborazione del segnale di accelerazione differenziale
Tempo di elaborazione del segnale di trigger <1ms

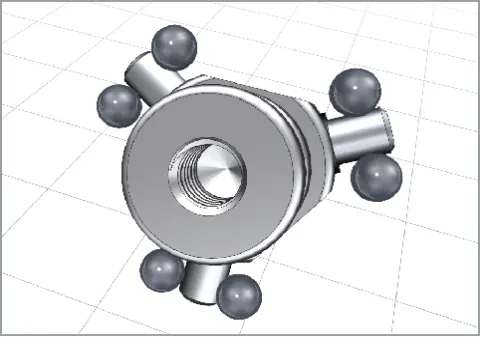

Lunga durata del grilletto
Materiale di contatto in carburo cementato resistente all'usura
Processo di controllo dell'assemblaggio a livello di micron
▪ Anti-carbonization and ultra-low coefficient of lubrication technology
Durata dell'attivazione >10 milioni di volte
Materiale di contatto in carburo cementato resistente all'usura
Processo di controllo dell'assemblaggio a livello di micron
▪ Anti-carbonization and ultra-low coefficient of lubrication technology
Durata dell'attivazione >10 milioni di volte
Prestazioni di protezione IP68
Materiale di tenuta importato anti-invecchiamento
▪ 100% finished product performs a 10-meter water depth sealing test
Materiale di tenuta importato anti-invecchiamento
▪ 100% finished product performs a 10-meter water depth sealing test

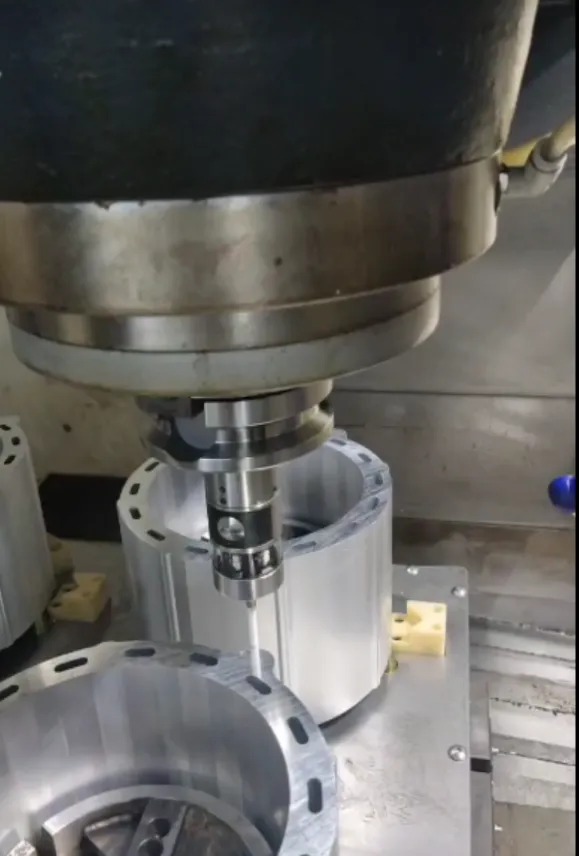

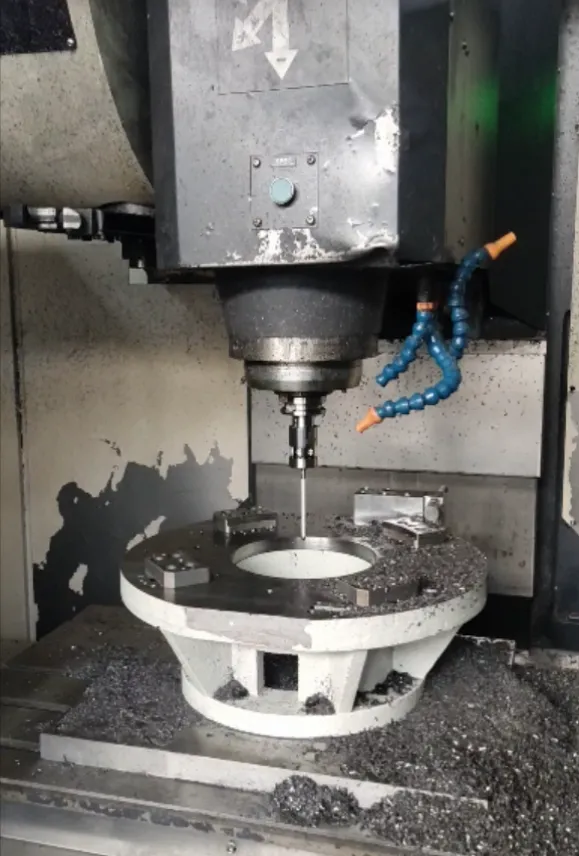

Applicazione del prodotto della sonda di misura
Individuazione automatica del riferimento dei pezzi
1. Trovare automaticamente i benchmark di prodotto
2. Modificare automaticamente il sistema di coordinate
1. Trovare automaticamente i benchmark di prodotto
2. Modificare automaticamente il sistema di coordinate
Correzione automatica dei pezzi
1. Trova automaticamente l'angolo prodotto
2. Modificare automaticamente il sistema di coordinate
1. Trova automaticamente l'angolo prodotto
2. Modificare automaticamente il sistema di coordinate

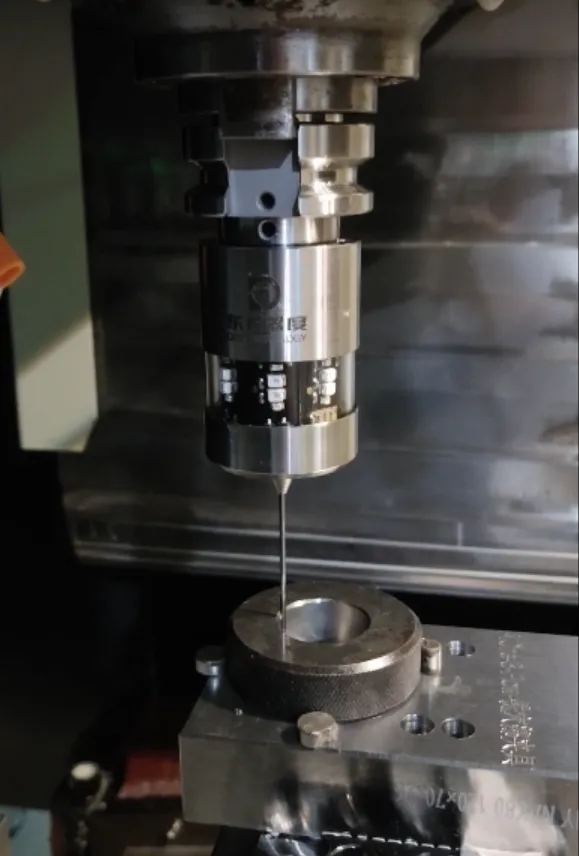

Centratura automatica dei pezzi
1. Centraggio automatico del prodotto
2. Modificare automaticamente il sistema di coordinate
1. Centraggio automatico del prodotto
2. Modificare automaticamente il sistema di coordinate
Misurazione dimensionale del pezzo in lavorazione dopo la sequenza
1. Monitoraggio delle dimensioni chiave dopo la sequenza dei prodotti
1. Monitoraggio delle dimensioni chiave dopo la sequenza dei prodotti

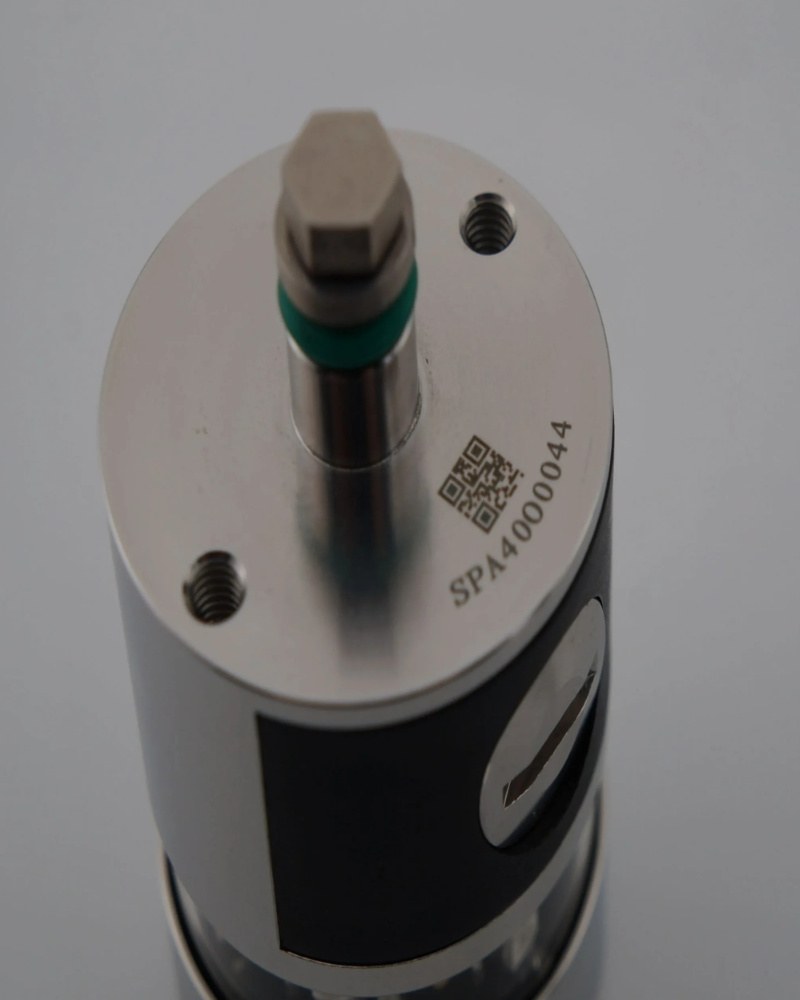

Descrizione della sonda di misura

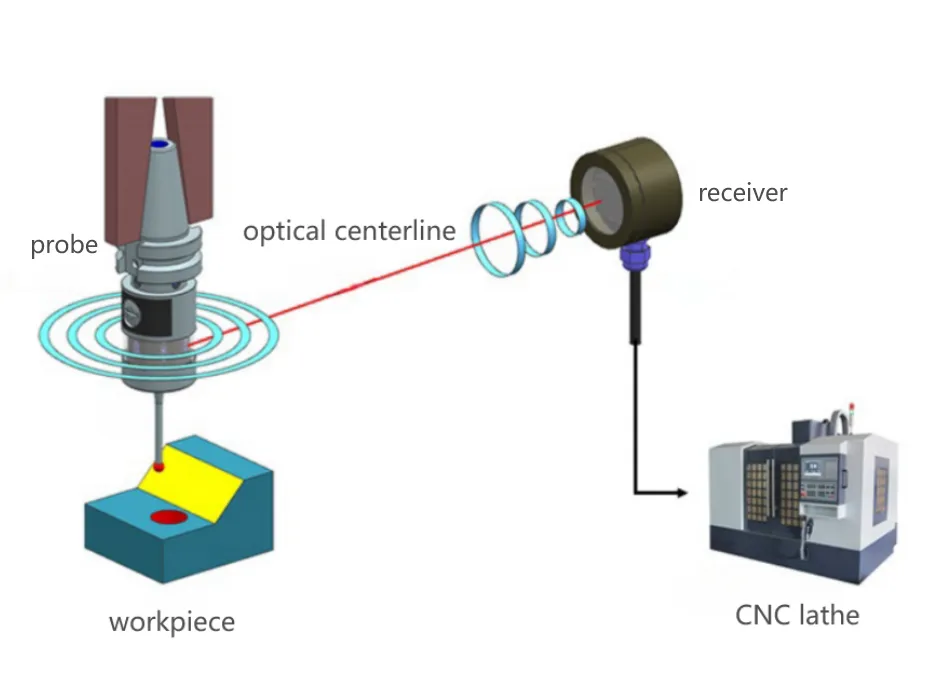

The DOP40-PRO is an upgraded contact-type on-machine workpiece measurement system based on the DOP40, enabling precise 1D, 2D and 3D measurements.
It features M-code activated transmission and utilizes unified infrared frequency signal technology, allowing seamless compatibility and interchangeability between devices for greater flexibility.
Designed for small to medium-sized milling machining centers, such as drilling and tapping machines, it is especially suited for high-volume precision machining applications, supporting efficient and accurate production.
The DOP40-PRO optical probe is compatible with OMP40-2, can be connected with different CNC controller such as Fanuc, Mitsubishi, Brother, Siemens, Fagor and so on.
It features M-code activated transmission and utilizes unified infrared frequency signal technology, allowing seamless compatibility and interchangeability between devices for greater flexibility.
Designed for small to medium-sized milling machining centers, such as drilling and tapping machines, it is especially suited for high-volume precision machining applications, supporting efficient and accurate production.
The DOP40-PRO optical probe is compatible with OMP40-2, can be connected with different CNC controller such as Fanuc, Mitsubishi, Brother, Siemens, Fagor and so on.
