Guida ai sistemi di misura con tastatore per rivoluzionare la precisione

Nel mondo della produzione, la precisione è essenziale. Ogni componente lavorato, ogni pezzo assemblato, si basa su misure precise per funzionare perfettamente. I tastatori di misura sono una tecnologia rivoluzionaria che introduce un nuovo livello di precisione nel processo di produzione. Questo articolo si addentra nel mondo di questi sensori, esplorandone i tipi, le funzionalità e la notevole precisione che offrono.

Che cosa sono Sonda tattile di misuras?

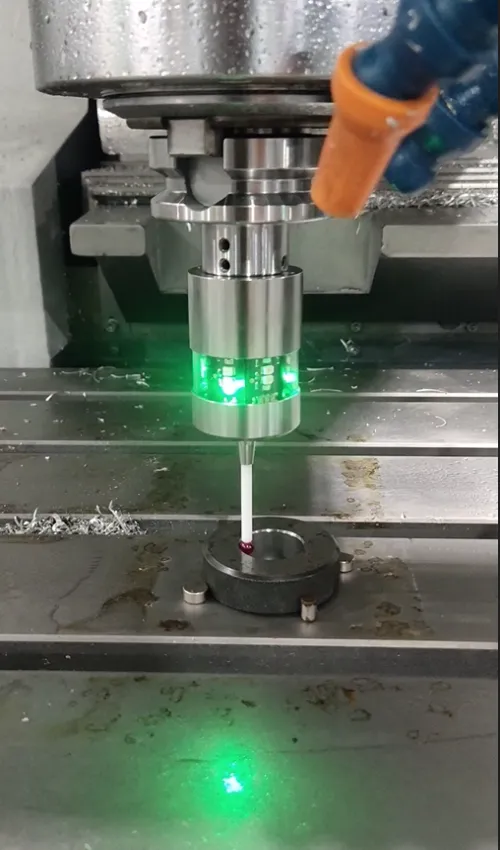

A Sonda tattile di misura è un dispositivo ingegnoso utilizzato nella lavorazione CNC. Immaginate un rilevatore altamente sensibile montato sul portautensili di una macchina CNC. Questa sonda agisce come un dito digitale, entrando in contatto fisico con il pezzo da lavorare per raccogliere dati dimensionali cruciali. Questi dati vengono poi trasmessi al controllo CNC, consentendo regolazioni e ottimizzazioni in tempo reale durante il processo di lavorazione.

Diversi tipi di Sonda tattile di misuras

Il variegato panorama dei tastatori di misura offre una soluzione per quasi tutte le applicazioni CNC. Ecco una panoramica dei tipi più comuni:

• Sonda a contatto monoassiale:Questo strumento di lavoro è dotato di uno stilo caricato a molla che emette un segnale al contatto con il pezzo. È ideale per misurare dimensioni di base come lunghezza, larghezza e profondità.
• Sonda a contatto multiasse:Questa sonda avanzata vanta la capacità di misurare lungo più assi (X, Y e Z). Ciò consente di eseguire contorni complessi e di acquisire punti di dati 3D complessi.
• Sonda a contatto senza contatto:A differenza delle sue controparti a grilletto, questo sensore utilizza sensori come il laser o le correnti parassite per rilevare la vicinanza al pezzo. È ideale per superfici delicate o per applicazioni che richiedono una misurazione continua senza contatto fisico.
• Sonda a contatto per presetting utensili:Questo sensore specializzato automatizza l'impostazione della lunghezza e del diametro dell'utensile, semplificando il processo di impostazione e riducendo al minimo l'errore umano.
• Rilevamento dell'utensile rotto sonda:Questa sonda funge da angelo custode e protegge da errori costosi. È in grado di identificare gli utensili rotti o danneggiati prima che questi infliggano danni al pezzo.

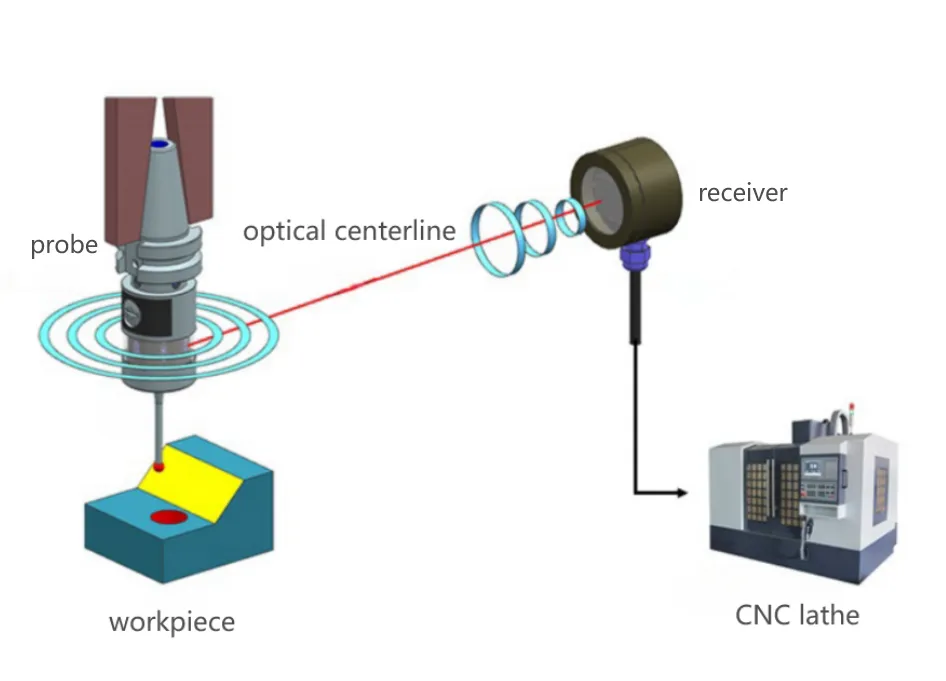

Come fa un Sonda tattile di misura Lavorare?

La funzionalità di un tastatore di misura è ingannevolmente semplice ma straordinariamente efficace. Ecco un assaggio del suo funzionamento:

1. Programmazione:Il programmatore CNC definisce i punti specifici sulla superficie del pezzo da lavorare che il sensore deve contattare. Questi punti sono programmati meticolosamente nel controllore CNC.
2. SondaAzionamento: Il programma CNC ordina alla macchina di spostare il sensore verso il punto designato sul pezzo.
3. Contatto di rilevamento:Al contatto con il pezzo, il meccanismo di rilevamento scelto (grilletto, laser, ecc.) all'interno del sensore genera un segnale.
4. Acquisizione dei dati:Questo segnale trasmette al controllore CNC la posizione precisa del contatto.
5. Regolazioni in tempo reale:Il controllore CNC interpreta i dati e può eseguire regolazioni come la correzione dell'offset dell'utensile o avviare azioni pre-programmate in base alle misure acquisite.

I vantaggi di Sonda tattile di misuras

I tastatori di misura vantano diverse caratteristiche chiave che li rendono preziose risorse nell'ambito della lavorazione CNC:

• Alta precisione:Le moderne sonde a contatto offrono una precisione eccezionale, spesso con tolleranze di pochi micron. Ciò si traduce in componenti di alta qualità che soddisfano le specifiche più rigorose.
• Versatilità:La varietà di tipi di sonde a contatto si adatta a un ampio spettro di applicazioni di lavorazione. Che si tratti di una semplice verifica delle dimensioni o di un'intricata sagomatura 3D, c'è un sensore adatto al compito.
• Ripetibilità:Le sonde forniscono misure coerenti e ripetibili, riducendo al minimo l'errore umano e garantendo una qualità costante dei pezzi in tutte le fasi di produzione.
• Automazione:Le sonde facilitano l'ispezione automatizzata in-process, eliminando la necessità di controlli di misura manuali e riducendo significativamente i tempi di impostazione.
• Costi ridotti:La maggiore precisione ed efficienza offerta dalle sonde a contatto consente di ridurre le percentuali di scarto, di minimizzare le rilavorazioni e di snellire i processi produttivi, riducendo in ultima analisi i costi di produzione.

Le funzioni di Sonda tattile di misuras

I tastatori di misura svolgono una serie di funzioni cruciali nel flusso di lavoro della lavorazione CNC:

• Impostazione del pezzo e correzione dell'offset:Prima della lavorazione, il sensore della sonda localizza con precisione il pezzo all'interno dell'area di lavoro della macchina e imposta gli offset degli utensili. Ciò garantisce che il programma CNC faccia riferimento con precisione alla posizione effettiva del pezzo.
• Ispezione in corso d'opera:Durante l'intero processo di lavorazione, il sensore può verificare le dimensioni critiche, rilevare potenziali errori e attivare azioni correttive, se necessario. Questo ciclo di feedback in tempo reale garantisce la qualità del pezzo e previene errori costosi.
• Impostazione della lunghezza e del diametro dell'utensile:La sonda a contatto per il presetting utensili automatizza il processo di impostazione della lunghezza e del diametro dell'utensile, eliminando le regolazioni manuali e migliorando la velocità e la coerenza dell'impostazione.
• Rilevamento dell'utensile rotto:Queste sonde a contatto specializzate proteggono da rotture impreviste degli utensili, rilevando gli utensili danneggiati prima che infliggano danni al pezzo, riducendo al minimo i tempi di fermo e i potenziali danni alla macchina.
• Acquisizione dati per lavorazioni complesse:Per le lavorazioni 3D più complesse, i sensori possono raccogliere una grande quantità di dati, consentendo la creazione di percorsi utensile estremamente precisi.

La precisione del tastatore di misura

L'importanza della precisione nei tastatori di misura non può essere sopravvalutata. Diversi fattori contribuiscono a questa precisione:

• Design dello stilo:Lo stilo, la punta che entra in contatto con il pezzo, svolge un ruolo fondamentale. Gli stili di alta qualità sono realizzati con materiali come il carburo di tungsteno o il rubino, rinomati per la loro durezza e durata. Sono inoltre lavorati meticolosamente per mantenere una forma e una dimensione costanti, riducendo al minimo gli errori di misura.
• Elaborazione del segnale:Il circuito elettronico all'interno del sensore amplifica e filtra il segnale generato dal contatto. Tecniche di filtraggio avanzate eliminano il rumore e garantiscono la trasmissione di un segnale chiaro e preciso al controllore CNC.
• Calibrazione:La calibrazione regolare è essenziale per mantenere un'accuratezza ottimale. Questo processo prevede l'utilizzo di una sfera di riferimento di dimensioni note per verificare il punto di attivazione del sensore ed effettuare le regolazioni necessarie.

L'effetto combinato di questi fattori consente ai tastatori di misura di raggiungere una precisione eccezionale. Le tolleranze tipiche vanno dai micron dei modelli di fascia alta alle decine di micron dei tastatori più semplici. Questo livello di precisione supera quello che si può ottenere con tecniche di misura manuali, riducendo in modo significativo l'errore umano e migliorando la ripetibilità della produzione.

Il futuro della precisione

Con la continua evoluzione della tecnologia di lavorazione, i tastatori di misura rimarranno senza dubbio all'avanguardia, garantendo livelli sempre maggiori di precisione e automazione nel mondo della produzione. Possiamo aspettarci di vedere progressi in aree quali.

Qualsiasi domanda, non esitate a contattare Metrologia Qidu per informazioni più dettagliate.
