現代の製造業の成功は、揺るぎない精度にかかっている。わずかな寸法のズレでさえ、部品のバッチ全体を使用不能にする可能性があります。この精度のあくなき追求が、CNCマシンによる自動寸法検証のような画期的な進歩の開発に拍車をかけている。この記事では、自動寸法検証のエキサイティングな世界を掘り下げ、その内部構造を探り、その利点を強調し、製造現場の状況を一変させる役割を紹介します。.

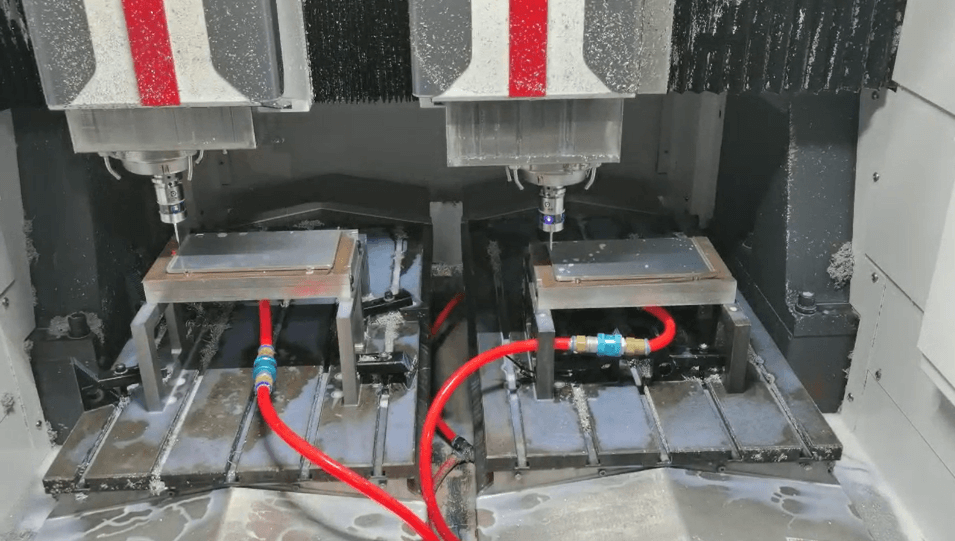

タッチプローブCNCとは？
タッチプローブCNC, ツーリングタッチプローブ、または単にタッチプローブとも呼ばれるこのプローブは、CNC加工をまったく新しいレベルの精度に引き上げる画期的な技術です。CNC加工機に、高感度チップを装備した専用プローブを組み込みます。その名が示すように、プローブがワークピースに物理的に触れることで、その正確な位置と寸法を特定します。この重要なデータをCNC制御装置にフィードバックすることで、CNC制御装置はツールパスを動的に調整し、加工プロセス全体を通して比類ない精度を確保することができます。.
製造業における精度の重要性
競争の激しい今日の製造環境では、精度はもはや贅沢品ではなく、絶対必要なものです。高精度加工は、いくつかの具体的なメリットをもたらします：
- 廃棄物の削減：正確なカットは材料のスクラップを最小限に抑え、コスト削減と環境に配慮した実践につながります。.
- 製品品質の向上：正確な寸法により、部品がシームレスに組み合わされ、優れた製品の機能と性能を実現します。.
- 効率性の向上：手作業による調整や手直しの必要性をなくすことで、精密機械加工は生産工程を合理化する。.
- 合理化された組み立て：精密な部品は組み立てを容易にし、生産時間とコストを削減します。.
高頻度調整の概念の導入
高周波数調整というコンセプトは、CNC工作機械による自動寸法検証をさらに一歩進めます。これは、プローブが取得するリアルタイムデータを活用するために特別に設計された、高度なソフトウェアアドオンです。この調整プログラムは、高周波数でデータを解析し、加工プロセス中にツールパスの微調整を可能にします。この機能は、わずかな狂いが最終製品に大きな影響を与えるような複雑な加工に特に有効です。.
タッチプローブCNC技術を理解する
タッチプローブCNCの仕組みは？
のコア機能 CNCプローブ は、プローブ、CNCコントローラ、プログラムされたツールパスの相互作用を中心に展開します。以下は、その動作原理です：
- プローブのセットアップ：プローブはCNC工具ホルダーに取り付けられ、通常の切削工具の代わりとなる。.
- 接触とデータ収集：CNC制御装置は、プローブがワークに向かって移動するよう指示するプログラムを実行します。ワーク表面に接触すると、プローブは信号をコントローラに送信します。この信号が、接触点の正確な位置を捉えます。.
- データ処理とツールパス調整：CNC制御装置がプローブデータを受信し、元のプログラムされたツールパスと比較します。不一致があれば特定され、コントローラは高周波調整プログラム（装備されている場合）を利用して、後続の加工ステップのツールパスをリアルタイムで調整します。.
- 精密機械加工：調整されたツールパスが配置されると、CNCマシンは実際の切削工具を使用してオペレーションを再開し、ワークピースの実際の寸法に基づいた高精度の切削を保証する。.
タッチプローブCNCを製造工程に組み込むメリット
CNCタッチプローブを製造ワークフローに組み込むことで、多くの利点が得られます：
- 比類なき精度：プローブは、手作業によるセットアップや測定に伴うヒューマンエラーを排除し、CNC加工における卓越した精度を実現します。.
- セットアップ時間の短縮：機械内プローブ計測による段取り手順の自動化により、各作業に必要な機械の準備時間が大幅に短縮されます。.
- ファーストパスの質の向上：リアルタイムデータに基づく正確なツールパス調整により、再加工の必要性と不良率を最小限に抑え、ファーストパス品質の向上につながります。.
- プロセス再現性の向上：自動化された寸法検証プログラムは簡単に複製することができ、生産バッチ全体で一貫した精度を保証します。.
- 複雑なワークピースの簡易加工：プローブは、加工プロセス全体を通して正確な基準点を提供することにより、複雑な細部を持つ複雑な3D形状の作成を可能にします。.
CNC加工における高周波調整能力の探求
高周波数調整プログラムは、CNC加工の新たな精度レベルを引き出します。プローブデータを高周波数で連続的に解析することにより、以下のことが可能になります：
- リアルタイムツールパス修正このプログラムは、ワークピースの寸法のわずかなばらつきが発生すると、それを識別して対処し、加工プロセス全体を通して継続的な精度を保証します。.
- 工具摩耗の補償：どんなに耐久性のある切削工具でも、時間の経過とともに摩耗が生じます。高周波調整プログラムは、ツールパスを動的に調整することにより、この摩耗を考慮し、一貫した部品寸法を維持することができます。.
- 非剛性材料の加工：針葉樹や複合材のような材料は、わずかなたわみのために正確な加工が難しい場合があります。高周波調整プログラムは、このようなたわみを補正し、そのような材料の正確な加工を可能にします。.
タッチプローブCNCで精度を高める
実際のアプリケーションとサクセスストーリー
自動化された寸法検証技術が発見されつつある 様々な業界への応用, 製造工程と製品品質に革命をもたらす。以下はその実例である：
- 航空宇宙航空宇宙産業では、部品の微細な偏差でさえ、航空機の安全性と性能を損なう可能性があります。自動化された寸法検証は、エンジン部品、着陸装置アセンブリ、機体構造のような重要な部品の正確な加工を保証します。.
- 自動車：自動車産業は、公差の厳しい大量生産で繁栄しています。自動化された寸法検証は、エンジンブロック、トランスミッション部品、車体部品の製造を合理化し、一貫した品質を保証して生産コストを削減します。.
- 医療機器医療機器業界では、インプラント、手術器具、その他の重要な機器に最高の精度が求められます。自動化された寸法検証により、高精度で再現性の高い複雑な医療機器の作成が可能になり、患者の安全性と機能性が確保されます。.
- エレクトロニクス：電子機器製造における小型化のトレンドは、高精度の加工能力を必要とします。自動寸法検証は、回路基板、コネクタ、ハウジングのような複雑な電子部品をミクロンレベルの精度で作成することを容易にします。これらはほんの一例に過ぎず、自動寸法検証の潜在的な用途はさまざまな分野で拡大し続けています。.
タッチプローブCNCによる効率と精度の最大化
タッチプローブCNCを製造ワークフローに組み込むことで、以下のような戦略的優位性が得られます：
- 人件費の削減：プローブによるセットアップと測定作業を自動化することで、熟練労働者への依存を減らし、潜在的なコスト削減につながります。.
- マシン稼働率の向上：段取り時間や手戻りを最小限に抑えることで、自動寸法検証は機械の稼働率を高め、生産量を増加させます。.
- プロセス制御の強化：プローブからのリアルタイムのデータ収集とフィードバックにより、より優れたプロセス制御と、潜在的な問題が深刻化する前の特定が可能になります。.
- 品質管理の合理化：自動化された寸法検証によって達成される一貫した精度は、機械加工後の大規模な検査を不要にし、品質管理手順を合理化します。.
タッチプローブCNCを既存システムに統合する手順
タッチプローブCNC技術を既存のCNC加工設備に導入するのは、比較的簡単なプロセスです。一般的な概要は以下の通りです：
- 互換性評価：お使いのCNCマシンが自動寸法検証技術に対応していることを確認してください。ほとんどの最新CNC機械は容易に適合させることができます。.
- プローブシステムの選択：お客様のニーズとご予算に合ったプローブシステムをお選びください。プローブのタイプ（機械式、電子式）、トリガー機構、通信プロトコルなどの要素を考慮してください。.
- インストールとトレーニング：CNC工作機械にプローブハードウェアを取り付け、メーカーの指示に従って適切なセットアップを行います。プローブとその機能を効果的に活用できるように、オペレーターのトレーニングに投資してください。.
- ソフトウェアの統合：プローブシステムとCNC制御装置によっては、プローブのプログラミングとデータ解析用の専用ソフトウェアを統合する必要があります。.
導入の成功に必要なトレーニングとリソース
タッチプローブCNCの導入を成功させるには、適切なトレーニングと貴重なリソースへのアクセスが不可欠です。必要なものは以下の通りです：
- オペレーター・トレーニングCNCオペレーターに、プローブ操作、プログラミング技術、データ解釈、トラブルシューティング手順に関する総合的なトレーニングを提供します。.
- テクニカルサポート：設置、設定、トラブルシューティングのサポートについては、プローブシステムメーカーによる信頼できるテクニカルサポートをご利用ください。.
- 業界のリソースオンラインチュートリアル、ユーザーマニュアル、メーカーアプリケーションノートなどの業界リソースを活用し、自動寸法検証技術の理解と応用を強化しましょう。トレーニングに投資し、利用可能なリソースを活用することで、製造工程への自動寸法検証のスムーズな統合を確実に成功させることができます。.
タッチプローブCNCと高周波修正装置による精度最適化のベストプラクティス
高頻度調整プログラムによる自動寸法検証の利点を最大化するには、以下のベストプラクティスを考慮すること：
- 定期的な校正：メーカーが推奨する定期的な校正を行い、プローブの精度を維持してください。.
- 最適化された工具：加工する材料専用に設計された高品質の切削工具を使用することで、工具のたわみを最小限に抑え、安定した結果を得ることができます。.
- 効果的なプログラミングプローブの移動距離を最小限に抑え、データ収集ポイントを最適化する効率的なプローブプログラムを開発し、ワークピースの正確な特性評価を実現します。.
- データ分析とフィードバックプローブが収集したデータを分析して、潜在的な傾向や繰り返し発生する偏差を特定します。この情報を基に、加工工程をさらに改良し、安定した品質を確保しましょう。.
- 継続的な改善：自動化された寸法検証ワークフローを定期的に評価し、精度と効率をさらに高めるための新しい技術を探求することで、継続的に改善する文化を取り入れましょう。.
タッチプローブCNCに関するよくある質問
Q: タッチプローブCNCは、従来のCNC加工とどう違うのですか？
従来のCNC加工は、理論的な寸法に基づいて事前にプログラムされたツールパスに依存していました。自動寸法検証では、プローブを使用してワークピースを物理的に測定することで、リアルタイムのデータ取得のレイヤーを追加します。この実測データは、ツールパスを動的に調整するために使用され、比類のない精度を実現し、手動セットアップ時のヒューマンエラーの可能性を排除します。.
Q: タッチプローブ式CNC技術は、どのような産業で最も恩恵を受けるのでしょうか？
自動化された寸法検証は、さまざまな業界に大きなメリットをもたらしますが、さらに大きなメリットを得られる分野もあります：
- 高精度産業：航空宇宙、医療機器、電子機器製造は、重要なコンポーネントの精密加工に大きく依存しています。自動寸法検証は、これらのコンポーネントが厳しい寸法公差と機能要件を満たすことを保証します。.
- 大量生産：自動車業界や家電業界は、大量生産において一貫した品質と効率を優先します。自動化された寸法検証は、段取り時間を合理化し、手戻りを最小限に抑え、生産工程全体で一貫した部品品質を保証します。.
- 複雑な加工アプリケーション：金型製作や曲面を持つ複雑なパーツの加工には、自動寸法検証の高周波調整機能が役立ちます。このテクノロジーは、最も困難な形状でもリアルタイムで調整し、正確に加工することを可能にします。全体として、製造プロセスにおいて精度、効率、一貫した品質を優先するあらゆる業界は、自動寸法検証技術を採用することで大きなメリットを得ることができます。.
Q: 高周波調整は精密工学の常識を変えるか？
この高周波数調整プログラムは、精密エンジニアリングを大きく飛躍させます。プローブデータを高周波数で解析し、加工プロセス全体を通してリアルタイムで調整を行うことで、以下のことが可能になります：
- ミクロの精度：複雑な形状でもミクロンレベルの精度を実現し、従来のCNC加工で可能なことの限界を押し広げます。.
- エラーの最小化：高周波調整プログラムは、工具の摩耗、材料のばらつき、機械のたわみをプロアクティブに補正し、潜在的な加工誤差を大幅に低減します。.
- 拡張された能力：この技術により、デリケートな素材や複雑な形状の加工が新たな信頼性をもって可能になり、革新的な設計や機能への扉が開かれます。従来の自動寸法検証はすでに卓越した精度を実現していますが、高周波調整プログラムは新たなレベルの精度を解き放ち、精密工学の分野における真のゲームチェンジャーとなります。.
結論
自動寸法検証テクノロジーは、その高度な機能と高周波数調整プログラムの追加パワーにより、CNC加工の世界におけるパラダイムシフトを象徴しています。比類のない精度、合理化されたワークフロー、複雑な加工課題への対応能力を提供することで、このテクノロジーはメーカーに、優れた品質の達成、生産効率の最適化、イノベーションの新たな可能性の解き放つ力を与えます。この技術が進化を続け、より利用しやすくなるにつれて、自動寸法検証はさまざまな製造分野に革命をもたらし、卓越した品質と機能性を備えた高性能製品の創造を後押しします。.
